Inmätning

Version 2025-10-03

Alla ledningar i mark ska mätas in. Följande kapitel är en checklista för entreprenadens inmätningar av VA-ledningar.

• Kopia på arbetsritning med anteckningar och detaljskisser samt foton som tydligt beskriver var fotot är taget (anslutningar, brunnar med mera) överlämnas till Avfall VA i direkt anslutning till att arbetena avslutats.
• Inmätning i plan och höjd ska göras löpande under arbetets gång. I undantagsfall kan enstaka objekt anstå till senare om det är befogat. Mätningarna ska redovisas till Avfall VA i direkt anslutning till att arbetena som berörs är avslutade och alla objekt inmätta.
• Samtliga ledningar, knutpunkter, anordningar samt brytpunkter i plan och höjd mäts in i X, Y och Z i koordinatsystem SWEREF 991415 och höjdsystem RH 2000. Rörböjars vinklar ska anges i grader. Det ska tydligt framgå att höjden avser vattengång (VG). För kodning av objekt, se separata kodtabeller.
• Ledningar som tas ur drift ska mätas in för införande i VA-kartdatabasen.

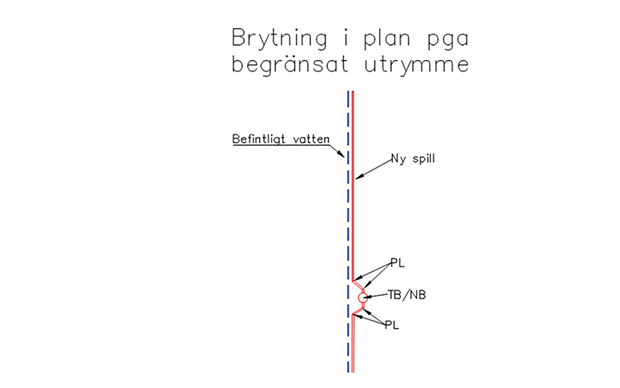

• Om en brunn inte får plats i befintlig rörgrav utan måste flyttas i sidled ska detta mätas in med en punkt i varje böj samt brunnens centrum.

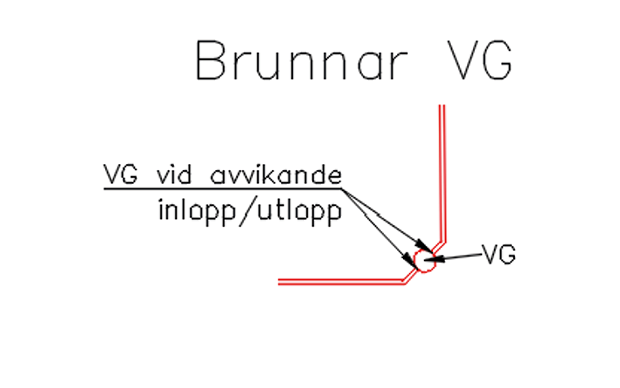

• Där befintliga brunnar utgår exempelvis vid relining ska alltid vattengång alternativt överkant ledning mätas in i plan och höjd.

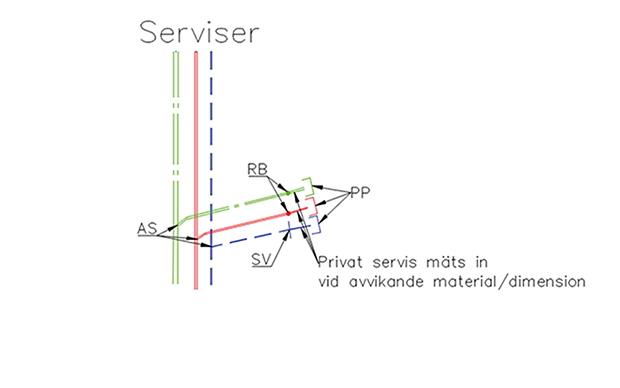

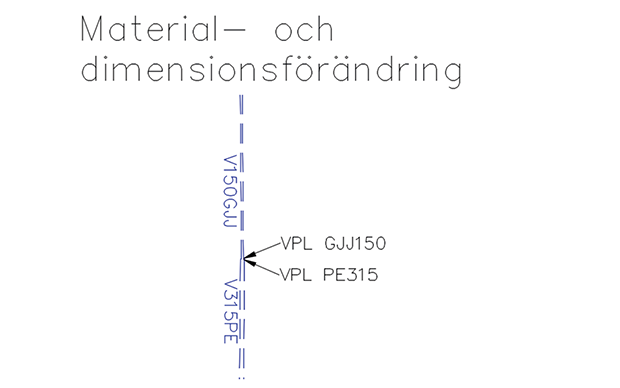

• Samtliga servisledningar som är framgrävda ska mätas in i plan och höjd i förbindelsepunkt samt vid servisanslutningen till huvudledningen. Det innebär vattengång vid anslutning till huvudledning. Vid öppen rörgrav där övergång till fastighetens servis är framgrävd mäts den in och anges med dimension och material. Även dimensionsövergångar, Fernco-kopplingar, proppningar, multifix, PSX-anslutningar, markisolering och förankringar mäts in. Om inte koden finns i kodtabellen ska det anges i koordinatfilens anteckningsfält vad som är inmätt.

• I de fall det förekommer berg som inte redovisats på arbetsritningen ska berget mätas in och redovisas i relationsunderlaget.

• Flödestyp anges som V för dricksvatten, S för spillvatten och D för dagvatten.
• Benämning av brunnar: Upp till dimension 200 mm RB (Rensbrunn), 201 – 600 mm TB (Tillsynsbrunn) och 601 mm och större NB (Nedstigningsbrunn).

• Inmätningarna ska redovisas med en koordinatfil (PXY) och en DWG-fil där varje objektkod ligger i separata lager.
